El 1N5819 es un diodo Schottky ampliamente utilizado conocido por sus tiempos de conmutación rápidos y su baja caída de tensión directa. En diversas aplicaciones electrónicas, especialmente aquellas que operan a altas frecuencias, comprender sus características es crucial. Una de esas características que a menudo se examina es la corriente inversa a altas frecuencias. Como proveedor de 1N5819, estoy aquí para profundizar en los detalles de este parámetro y sus implicaciones.
Comprender la corriente inversa en diodos
Antes de centrarnos específicamente en el 1N5819, es esencial comprender qué es la corriente inversa. Un diodo es un componente electrónico de dos terminales que permite que la corriente fluya en una dirección (polarización directa) y la bloquea en la dirección opuesta (polarización inversa). Sin embargo, en realidad, todavía puede fluir una pequeña cantidad de corriente en la dirección inversa. Esto se llama corriente inversa y se denota como (I_R).
La corriente inversa se debe principalmente a dos factores: los portadores minoritarios generados térmicamente y la corriente de fuga superficial. A temperaturas normales, la corriente inversa suele ser muy pequeña. Pero a medida que aumenta la temperatura, aumenta el número de portadores minoritarios generados térmicamente, lo que lleva a un aumento exponencial de la corriente inversa.
Corriente inversa en 1N5819 a altas frecuencias
En aplicaciones de alta frecuencia, el comportamiento de la corriente inversa del 1N5819 se vuelve más complejo. A altas frecuencias, el diodo cambia muy rápidamente entre estados de polarización directa e inversa. Durante la fase de polarización inversa, es necesario eliminar la carga almacenada en el diodo. Si la corriente inversa es demasiado alta, puede provocar pérdidas de energía, una mayor generación de calor y potencialmente afectar el rendimiento general y la confiabilidad del circuito.
La hoja de datos del 1N5819 proporciona información sobre la corriente inversa en condiciones específicas. Por lo general, enumera la corriente inversa a un voltaje y temperatura inversos determinados. Sin embargo, estos valores se miden en condiciones de CC o de baja frecuencia. A altas frecuencias, la relación entre la corriente inversa y otros parámetros como la frecuencia, el voltaje inverso y la temperatura puede desviarse del caso de CC.
Una razón para el cambio en la corriente inversa a altas frecuencias es la capacitancia de unión del diodo. La capacitancia de unión ((C_j)) del 1N5819 actúa como un camino para la corriente alterna. Cuando la frecuencia es alta, la impedancia de la capacitancia de la unión ((Z_C=\frac{1}{2\pi fC_j})) disminuye, lo que permite que fluya más corriente alterna a través de ella, aumentando efectivamente la corriente inversa percibida.
Otro factor es la carga almacenada en la región de agotamiento del diodo. Cuando el diodo cambia de polarización directa a inversa, los huecos y electrones almacenados en la región de agotamiento necesitan tiempo para recombinarse o ser barridos. A altas frecuencias, el diodo puede volver a cambiarse a polarización directa antes de que se elimine toda la carga almacenada, lo que lleva a un fenómeno llamado corriente de recuperación inversa. Esta corriente de recuperación inversa puede aumentar la corriente inversa general y provocar picos en la forma de onda actual.
Medición de corriente inversa a altas frecuencias
Medir la corriente inversa del 1N5819 a altas frecuencias requiere configuraciones de prueba especiales. Las técnicas tradicionales de medición de CC no son suficientes ya que no pueden capturar el comportamiento transitorio de la corriente durante la conmutación de alta frecuencia.
Un método común es utilizar un osciloscopio de alta frecuencia en combinación con una resistencia sensora de corriente. El diodo se coloca en un circuito de prueba y se mide el voltaje a través de la resistencia sensora de corriente. Mediante la ley de Ohm ((I = \frac{V}{R})), se puede calcular la corriente inversa. Sin embargo, este método tiene limitaciones. El zumbido y el ruido de alta frecuencia en el circuito pueden dificultar la medición precisa de la corriente inversa.
Otro enfoque es utilizar un analizador de red. Un analizador de red puede medir los parámetros de dispersión (S - parámetros) del diodo, que pueden usarse para calcular la impedancia y el flujo de corriente en el circuito. Este método es más preciso pero requiere equipos y experiencia más sofisticados.
Implicaciones para las aplicaciones electrónicas
La corriente inversa de alta frecuencia del 1N5819 tiene implicaciones importantes para las aplicaciones electrónicas. En los circuitos de suministro de energía, una corriente inversa alta puede provocar mayores pérdidas de energía, reduciendo la eficiencia de la fuente de alimentación. Esto no sólo desperdicia energía sino que también genera más calor, lo que puede requerir componentes disipadores de calor adicionales, lo que aumenta el costo y el tamaño del circuito.
En circuitos de comunicación de alta velocidad, la corriente inversa puede provocar distorsión de la señal. Los picos en la corriente de recuperación inversa pueden introducir ruido en la señal, degradando la relación señal-ruido y potencialmente provocando errores en la transmisión de datos.
Comparación con otros diodos

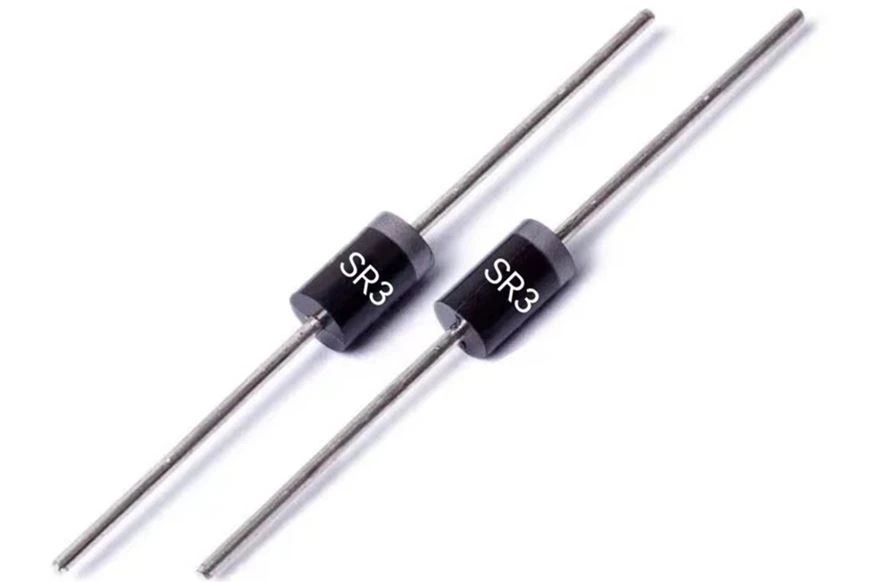

Al considerar diodos alternativos para aplicaciones de alta frecuencia, es útil comparar el 1N5819 con otros diodos similares. Por ejemplo, elSR3100ySR5100También son diodos Schottky. Estos diodos pueden tener diferentes características de corriente inversa a altas frecuencias. El SR3100 y el SR5100 están diseñados para aplicaciones de mayor corriente en comparación con el 1N5819. Pueden tener corrientes inversas más bajas a altas frecuencias debido a sus áreas de unión más grandes y mejores capacidades de disipación de calor.
Otro tipo de diodo que se puede comparar es elDiodo de panel solar. Los diodos de los paneles solares están diseñados para soportar condiciones de alto voltaje y alta corriente. Si bien normalmente no se utilizan en las mismas aplicaciones de alta frecuencia que el 1N5819, comprender su comportamiento de corriente inversa puede proporcionar información sobre los principios generales del diseño y rendimiento de los diodos.
Control de corriente inversa a altas frecuencias
Hay varias formas de controlar la corriente inversa del 1N5819 a altas frecuencias. Un enfoque es seleccionar las condiciones de operación apropiadas. Al mantener el voltaje inverso y la temperatura dentro del rango recomendado, se puede minimizar la corriente inversa.
Otro método consiste en utilizar componentes externos, como circuitos amortiguadores. Un circuito amortiguador consta de una resistencia y un condensador conectados en paralelo o en serie con el diodo. El circuito amortiguador puede absorber la energía de la corriente de recuperación inversa, reduciendo los picos y la corriente inversa general.
La disposición adecuada del tablero también es crucial. Al minimizar la inductancia y capacitancia parásitas en el circuito, se pueden reducir los timbres y las interferencias de alta frecuencia, lo que a su vez puede ayudar a controlar la corriente inversa.
Conclusión
En resumen, la corriente inversa del 1N5819 a altas frecuencias es un parámetro complejo que se ve afectado por factores como la capacitancia de la unión, la carga almacenada y las condiciones de funcionamiento. Comprender este parámetro es esencial para diseñar circuitos electrónicos de alto rendimiento.
Como proveedor de 1N5819, podemos brindarle diodos 1N5819 de alta calidad y soporte técnico para ayudarlo a optimizar el diseño de su circuito. Ya sea que esté trabajando en circuitos de suministro de energía, sistemas de comunicación de alta velocidad o cualquier otra aplicación electrónica, podemos ayudarlo a seleccionar los componentes adecuados e implementar las mejores soluciones.
Si está interesado en comprar el 1N5819 o tiene alguna pregunta técnica, no dude en contactarnos. Esperamos discutir sus requisitos y establecer una asociación a largo plazo.
Referencias
- "Física de dispositivos semiconductores" por Donald A. Neamen
- Hojas de datos de 1N5819, SR3100, SR5100 y diodo de panel solar
- Artículos de revistas sobre características de diodos de alta frecuencia.
